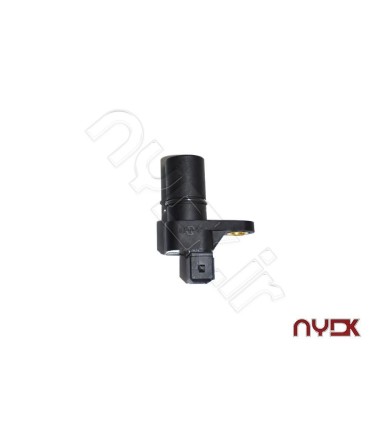

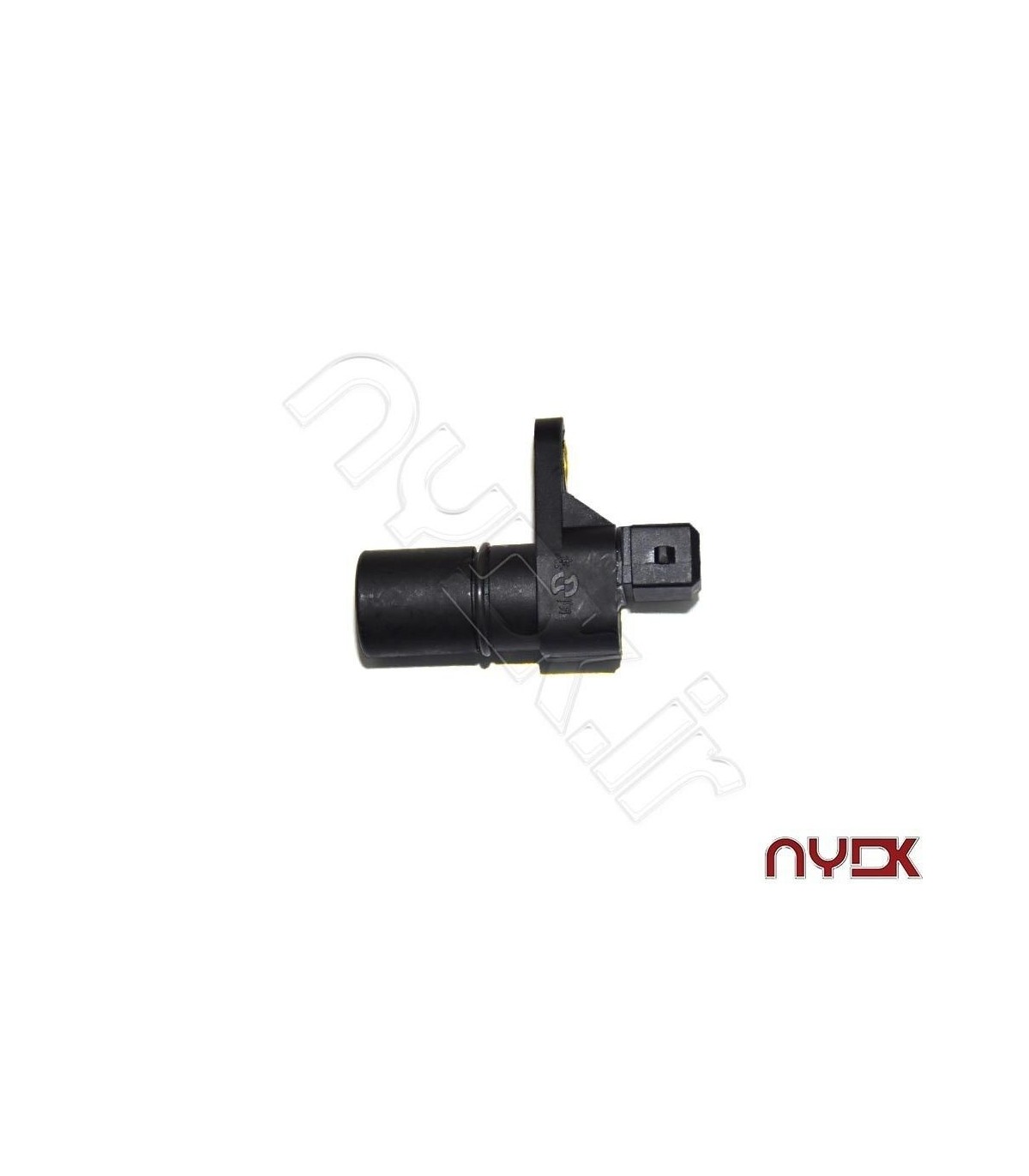

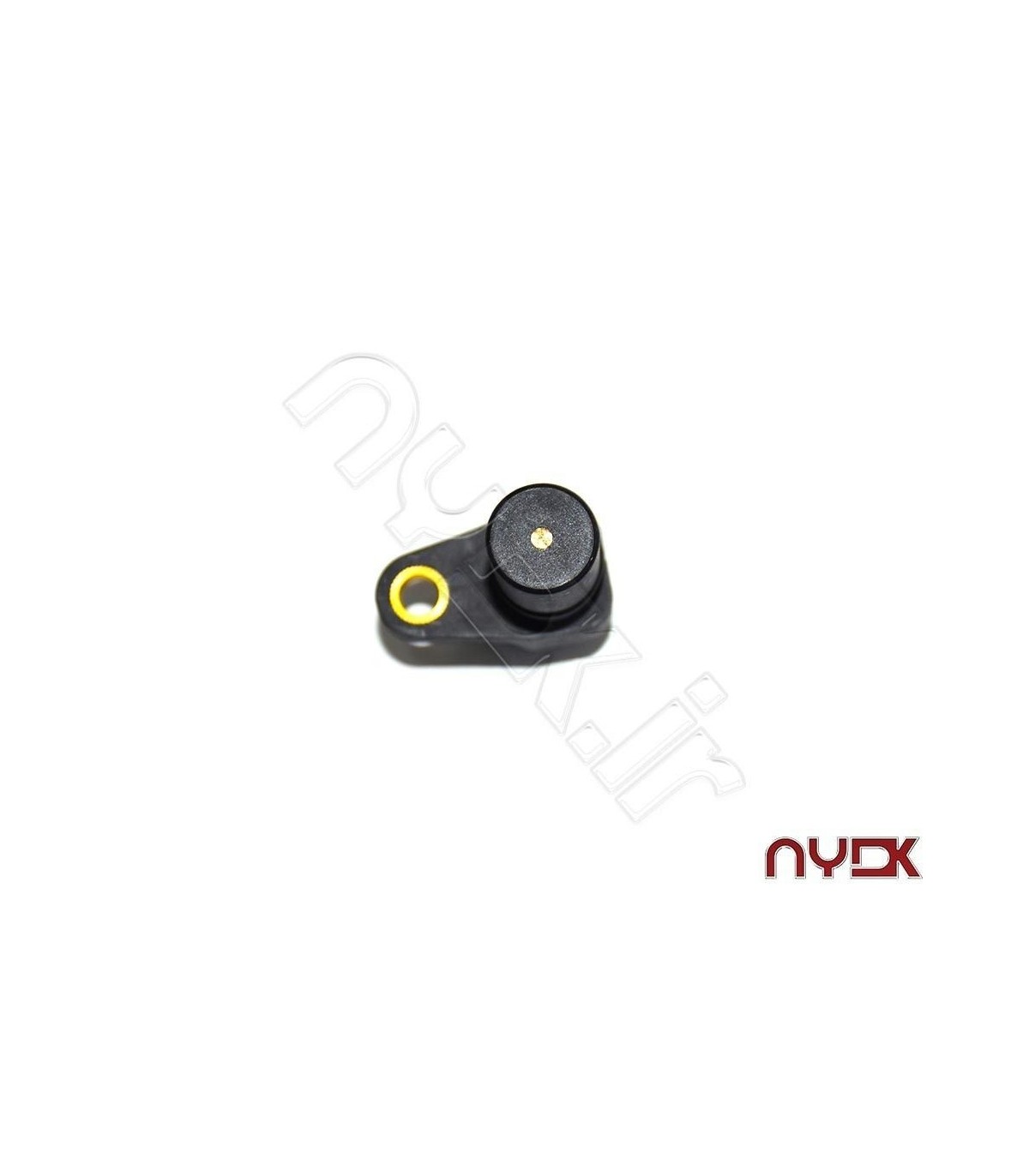

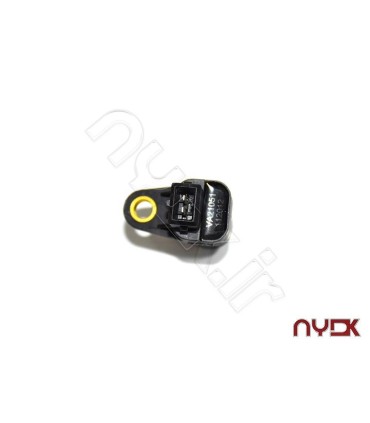

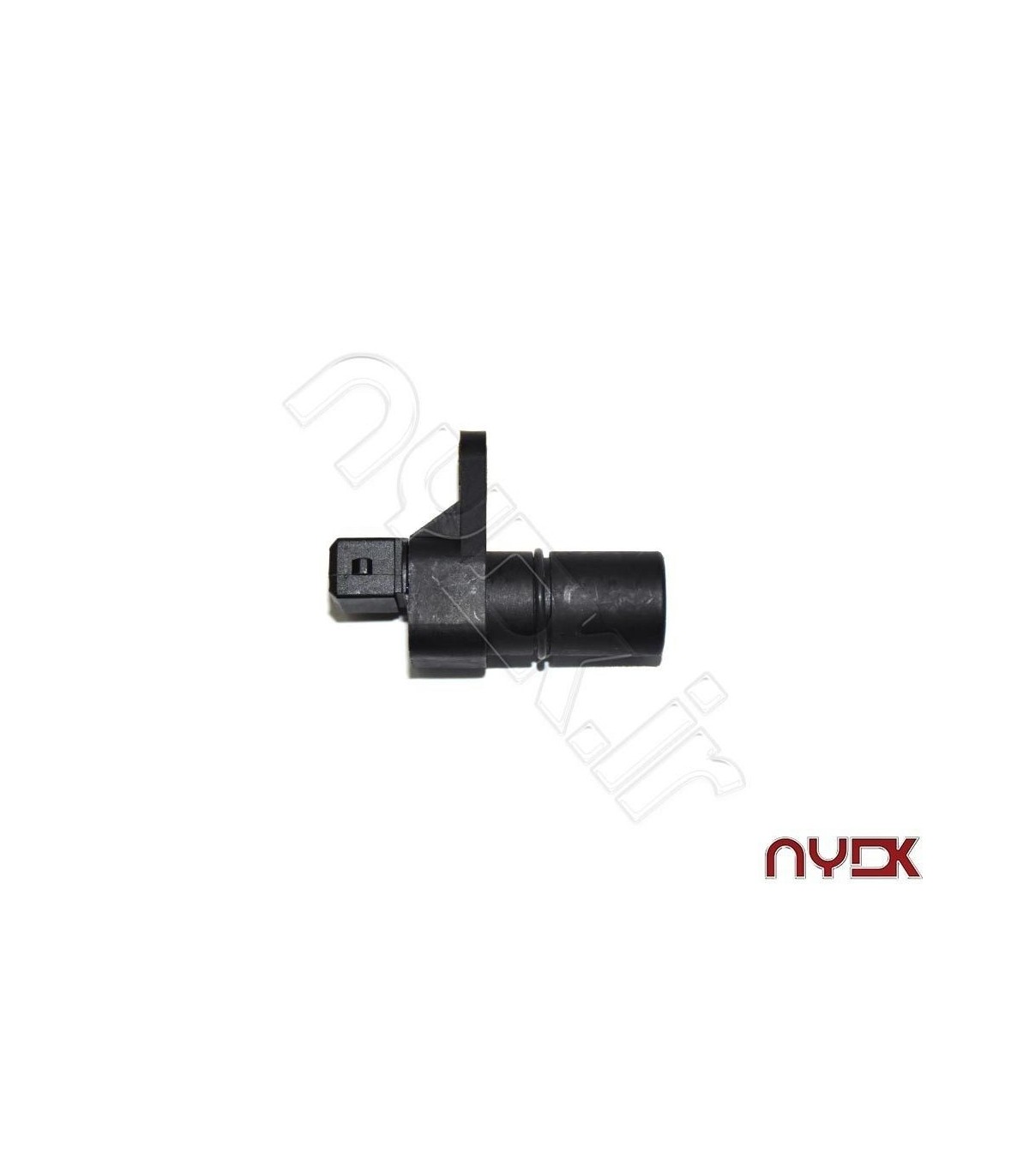

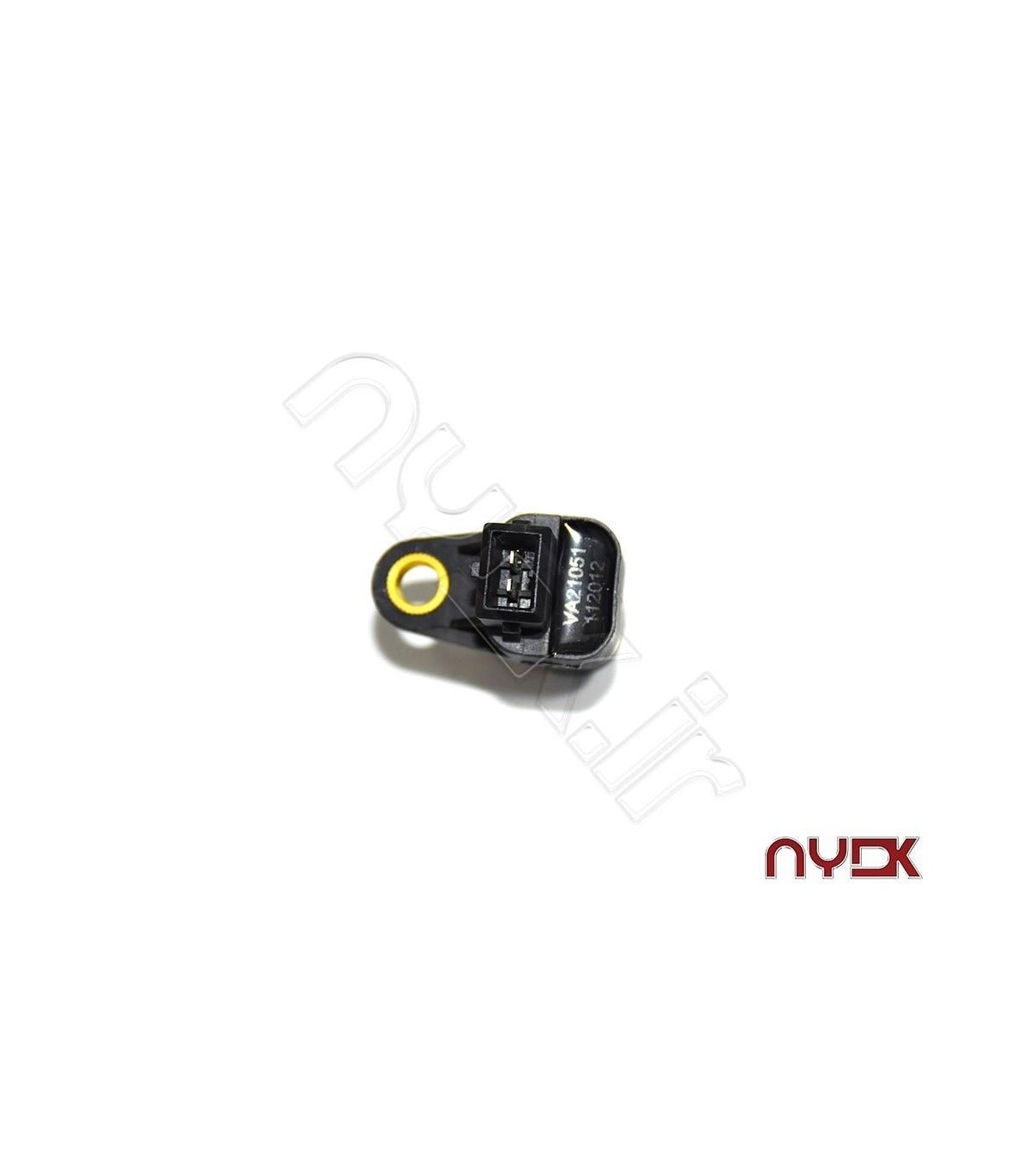

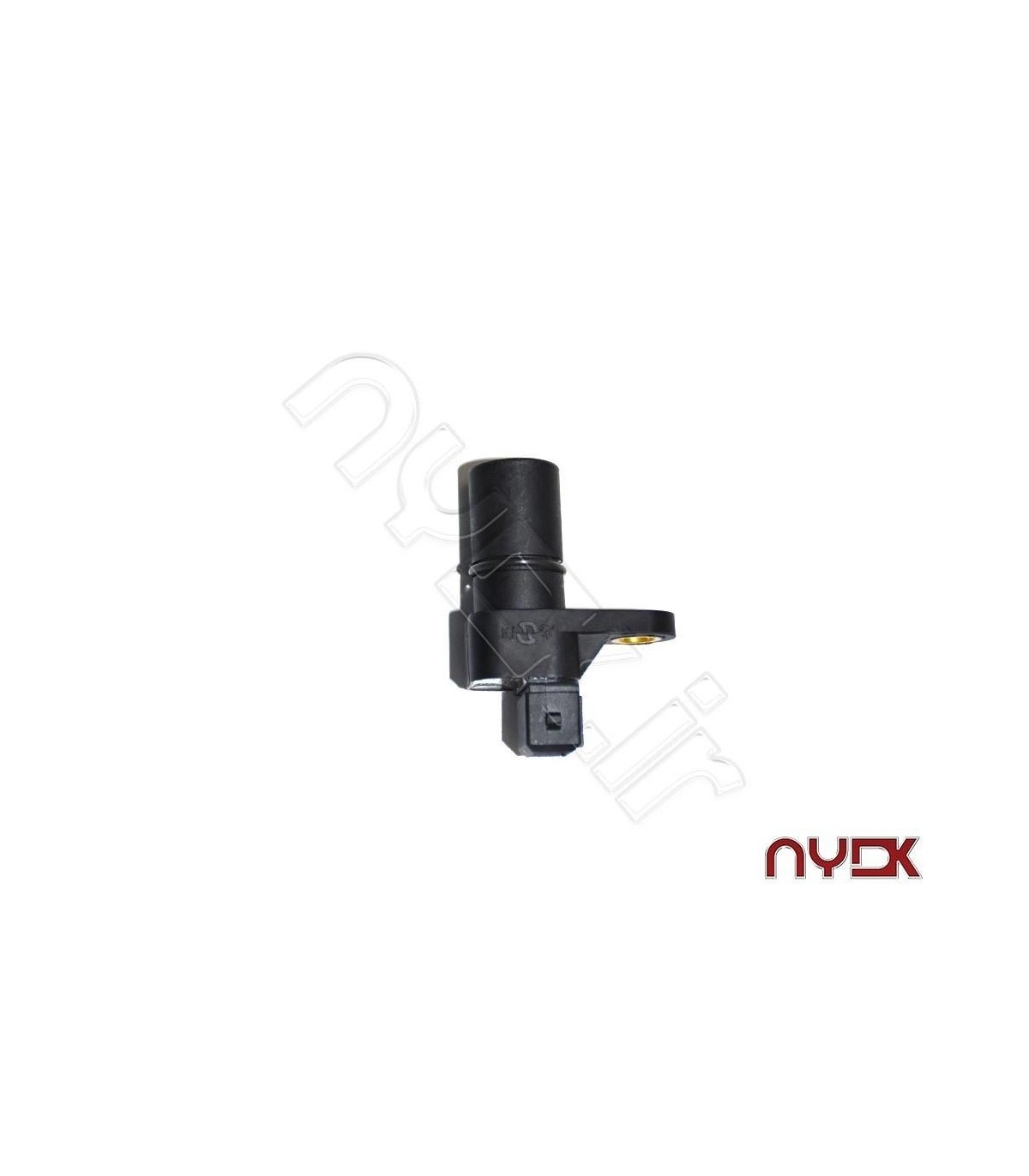

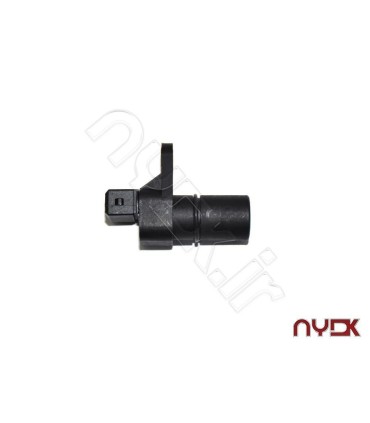

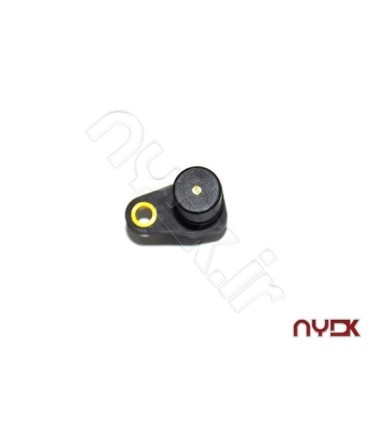

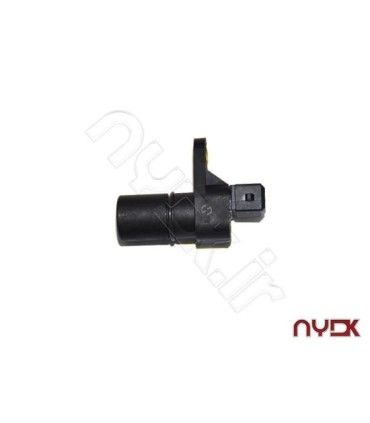

سنسور دور موتور لیفان 620 مدل 1600 سی سی

قطعه پسنسور دور موتور لیفان 620 مدل 1600 سی سی

از محصولاتی تولیدی لیفان (LIFAN) می باشد که توسط فروشگاه اینترنتی نوین پارت به صورت فروش آنلاین ارائه می گردد شما می توانید با خرید آنلاین این کالا ضمن اطمینان از اصالت گارانتی شده کالا توسط نوین پارت از یک خرید سریع و با قیمت مناسب بهره مند گردید.

سنسور دور موتور لیفان 620 مدل 1600 سی سی سنسور دور موتور این سنسور با داشتن 2 پایه ارتباطی به EUC می تواند به صورت امواج شبه سینوسی ،اطلاعات مربوط به دور لحظه ای موتور را به EUC ارسال کند.این سنسور که وظیفه بسیار مهمی را بازی می کند ودرست بالای سر چرح دنده های فلایویل دور موتور قرار گرفته است.

انتهای این سنسور القایی حساس که واجد یک آهنربای دائم و یک سیم پیچ است با چرخ دنده های فلایویل دور موتور که کمی جلوتر از فلایویل اصلی موتور است چند میلیمتر فاصله دارد. این فلایویل می توانست شامل 60 دنده منظم باشد که دو دندانه آن را برداشته اند .در هنگام چرخش فلایویل به ازای گذشت هر دندانه از جلوی سنسور یک پالس شبه سینوسی در سنسور تولید شده و به EUC انژکتور فرستاده می شود لذا اولین چیزی که این سنسور به EUC اعلام می دارد اعلام حرکت فلایویل است .که معمولا توسط استارت ایجاد می شود.

این نقطه تنها نقطه اشتراک سیستم استارت و سیستم انژکتوری موتور است و در حالت کلی ارتباط مستقیمی بین این دو مکانیزم وجود ندارد.

حین چرخش فلایویل هنگامیکه محل دو دندانه پاک شده به سر انتهایی سنسور رسید دو پیستون 1 و 4 به دلیل لنگ های همنام میل لنگ دقیقا در نقطه مرگ بالا TOP DEAD CENTER – TDC رسیده اند.

در این نقطه سنسور به دلیل اینکه دندانه دیگری را در مقابل خود نمی بیند سیگنالی را نیز تولید نمی کند و لذا EUC بلافاصله درک می کند که نقطه مرگ بالای این پیستون فرا رسیده است و لذا می تواند با فعال کردن انژکتور ها و کویل دستور پاشش سوخت و جرقه زنی را را صادر کند و موجب روشن شدن این دوسیلندر شود.180درجه پس از این دو پیستون دیگر (2و3 ) به نقطه مرگ بالا می رسند.در این حالت EUC دستورات مشابهی را برای این 2 پیستون صادر می کند و موتور را به طور کامل روشن می کند.

در مرحله بعد از روشن شدن EUC که در حال شمردن دندانه ها برای صدور دستور مقتضی در شرایط مرگ بالاست می تواند این شمارش را به دورسنج ارسال کند و دور موتور را نیز نشان دهد .

در نهایت می بایست در پاک کردن دو دندانه به جای یک دندانه روی دنده فلایویل دقت شود.دو دندانه پاک شده با احتساب 60 دندانه در 360 درجه ،گستره 12 درجه را شامل می شود.این بدین معناست که EUC می تواند تا 12 درجه قبل از نقطه مرگ بالا آن را پیشاپیش حدس بزند.

همانطور که می دانید آوانس استاتیکی خودرو های ما در حدود 8 الی 10 درجه متغییر است .اگر یک دندانه پاک می شد EUC می توانست حداکثر آوانس استاتیکی 6 درجه را بدست بدهد اما اکنون حداکثر آوانس استاتیکی 12 درجه می تواند باشد که تا حدود 10 درجه آن توسط EUC تایید و به کار گرفته می شود.

تذکر: فلایویل خودرو های انژکتوری واجد دو ردیف چرخ دنده است.یک ردیف مخصوص درگیر شدن با دنده استارت بوده و ردیف دیگر که فاقد دو دندانه بوده برای فعال نمودن سنسور دور موتور استفاده می شود.

سنسور دور موتور لیفان 620 مدل 1600 سی سی | لیفان موتور | L3612600B1
